深扒板式换热器的工作原理？三分钟搞懂板式换热器到底是怎么干活的！

在工业厂房、商业大楼的地下室，甚至远洋巨轮的机舱里。
你经常能看到一个方方正正、被几根粗壮螺丝夹得死死的铁疙瘩。
上面接了几根粗管子，闷声不响，也不怎么动弹。
但只要它一罢工，整个系统的温度瞬间就乱套。

这就是工业界公认的效率狂魔：板式换热器。
很多非专业的朋友，对这玩意儿一头雾水。
里面到底装了什么迷魂药，能把热水瞬间变凉，冷水瞬间烧热？
今天咱们不整那些让人头秃的工程公式。
就让北京金石永泰科技公司的聂工，用最接地气的大白话，扒一扒它的老底。

1、薄铁皮玩出的换热魔法

想把冷水加热，最土的办法是什么？
把冷水装在盆里，盆放在热水里烫。
隔着一层铁皮，热量就传过去了。
板式换热器，说白了就是把这个盆，发挥到了极致。

它里面根本没有复杂的机械齿轮，

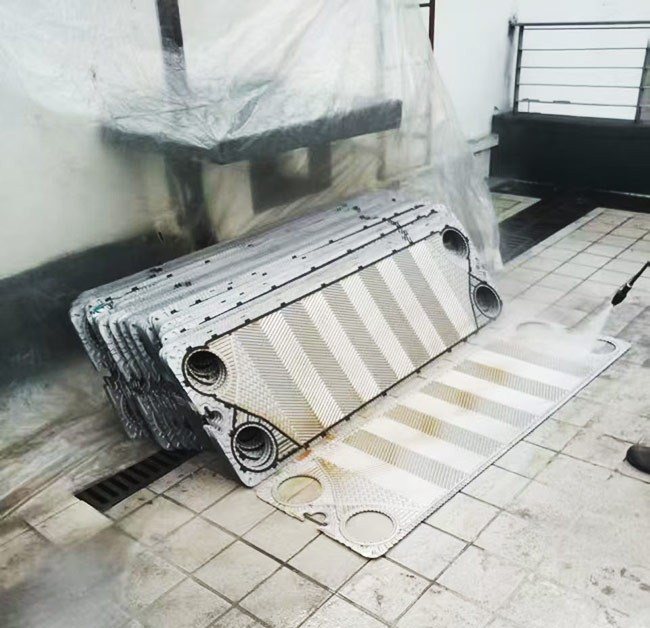

就是几十、几百张极其轻薄的不锈钢板片，像三明治一样紧紧叠在一起。
每两张板片之间，只留出两三毫米的微小缝隙。
关键来了！
热水走单数缝隙（1、3、5、7层）。
冷水走双数缝隙（2、4、6、8层）。
冷热两种水，隔着只有0.5毫米薄的钢板，脸贴着脸逆向狂奔。
谁也见不到谁（有橡胶垫片密封死），但热量却通过这层极薄的钢板，疯狂地从热水端跑到冷水端。

2、为什么它能被称为效率狂魔？

以前那种傻大黑粗的管壳式换热器，水在粗管子里流，热量传递得很慢。
但板式换热器心机很重。
它在每一张不锈钢板片上，都压出了密密麻麻的人字形波纹。
水流进去之后，就像在崎岖的山路上开赛车。
疯狂地被波纹阻挡、拐弯、翻滚。

水流越折腾，热量交换得就越彻底、越迅速。
同样换热量下，它的占地面积只有老式设备的五分之一，换热效率却能高出好几倍。



3、这玩意儿到底能用来干啥？

懂了原理，你就知道它有多百搭了。
只要需要冷热交替的地方，几乎都有它。

冬天你家的暖气，靠它续命。
热力公司烧出100多度的超高温热水，如果直接送进你家，暖气片能把人烫起泡，管子也受不了。
所以要在小区的换热站里，用板换把100多度的一次网热水，跟小区里50度的二次网回水进行热量交换。
烫水变温了，家里的暖气也热了。

中央空调的冷气，靠它搬运。
夏天大楼里的空调，制冷机组弄出来的冰水，通过板换跟大楼循环水交汇。
把你房间里的热量带走，空调吹出来的就是徐徐凉风。

你喝的饮料牛奶，靠它杀菌。
食品厂里，刚挤出来的生牛乳，需要在板换里瞬间被加热到130多度杀菌，紧接着再流进下一组板换，瞬间被冷水降温到4度保鲜。
一切都在零点几秒内完成，靠的就是它极度变态的传热速度。
除此之外，什么化工厂冷却反应釜、电厂的余热回收、船上的主机降温。
全靠这个貌不惊人的铁三明治。

写在最后

说到底，板式换热器就是用最薄的钢板、最窄的缝隙、最狂暴的水流，把热量传递这件事做到了极致。
它看似不起眼，其实是整个现代工业和舒适生活背后，那个不知疲倦的心脏。
