一、板式换热器是什么

板式换热器是一种常用于工业领域高效的热交换设备，结构原理设计紧凑，效率高，广泛应用于化工、食品、制药等行业。本文将深入探讨板式换热器的结构原理，以便更好地理解其工作机制和应用。

二、板式换热器结构

2.1 板片

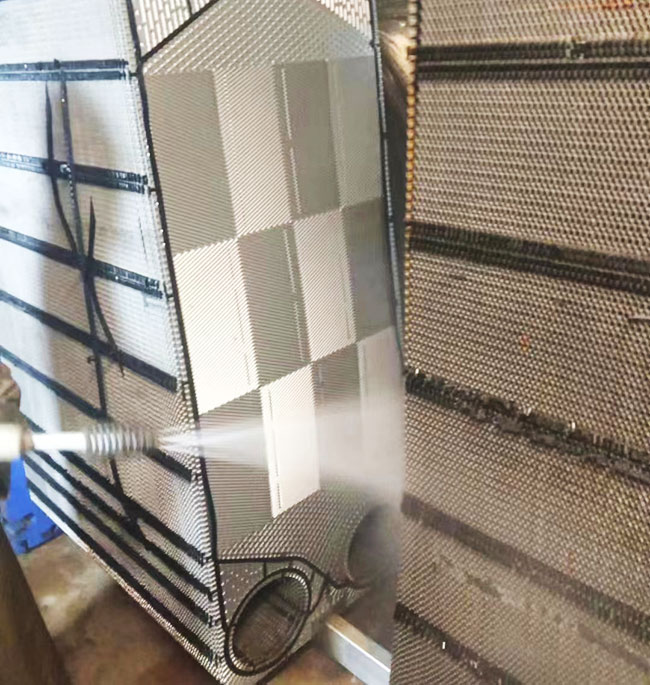

板片是板式换热器的核心组件之一，通常由优质的金属材料制成，如不锈钢或钛合金。这些板片具有波浪状的表面设计，旨在增加表面积，提高热传导效率。板片的波浪结构形成了流体通道，确保流体在板组中获得最大的接触面积。

2.2 密封垫片
密封垫片位于板片之间，主要负责防止工作介质之间的泄漏。这些垫片通常采用高弹性、耐腐蚀的材料，如橡胶或聚四氟乙烯（PTFE）。密封垫片的选择关系到板式换热器的密封性和耐用性，需要根据介质性质和工作条件进行合理选用。

2.3 固定框架
固定框架是将板片和密封垫片固定在一起的结构支撑。通常采用钢材制成，确保板组在运行中保持结构稳定。固定框架的设计需要考虑到高温、高压等工作条件，以保证板组的可靠运行。

2.4 进口和出口管道
板式换热器的进口和出口管道是流体流动的通道，起到引导和分配流体的作用。这些管道的设计需要考虑流体流动的均匀性，以充分利用板组的换热表面。管道的直径、长度和布局都直接影响着板式换热器的整体性能。

2.5 支撑柱
支撑柱用于维持板组之间的间隔，防止板片变形或挤压，保证了板组内通道的畅通。这些支撑柱通常由金属材料制成，其位置和数量的设计需要根据板片的尺寸和布局来确定。

2.6 排污孔和观察口
排污孔位于板组的底部，用于排放板组中积聚的杂质或污垢，以保持板片的清洁。观察口则用于监测板组内部的运行状况，方便及时发现和处理异常情况。


三、工作原理

3.1 板片结构与热传导
3.1.1 板片结构
板式换热器的核心是一系列波纹形状的金属板片。这些板片被安装在一个固定的框架中，形成平行的通道，流体通过这些通道进行热交换。

3.1.2 热传导机制
当热源的流体和冷却介质分别流经板组的两侧时，热量通过板片的金属材料传导。由于板片的波浪结构，有效地增加了表面积，提高了热传导效率。热源的流体在与板片接触时被加热，而冷却介质的流体则吸收这些热量，实现了热能的传递。

3.2 流体动力学与介质流动
3.2.1 流体动力学
流体动力学是板式换热器中至关重要的一部分。流体在板组通道中流动时，其速度、流量和流态等参数直接影响热交换效果。通过合理设计进口和出口的管道，确保流体均匀分布，是保证流体动力学效果的关键。

3.2.2 介质流动
热源和冷却介质在板组中形成复杂的流动路径。在热源侧，流体吸收热量并升温，而在冷却侧，流体则释放热量并降温。通过合理设计流体的路径，最大程度地增加热交换表面积，提高换热效率。

3.3 热量交换
3.3.1 热量传递过程
热量交换是板式换热器的核心功能。当热源和冷却介质流经板组时，热源流体的热量通过板片传导到冷却介质中。这种热传导的过程发生在板片的表面，通过板片的金属材料，实现了高效的热量交换。

3.3.2 温度差与效能
温度差是影响热量交换效能的关键因素。通过控制流体流速、通道宽度和流体路径等参数，可以最大限度地维持较大的温度差，从而提高板式换热器的效能。
